低壓柜定義及類型

低壓開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業，作為輸電、配電及電能轉換之用。產品符合IEC439-1，GB7251.1-1997《低壓成套開關設備》的標準規定。低壓開關柜通過了國家3C認證。有以下類型 ：

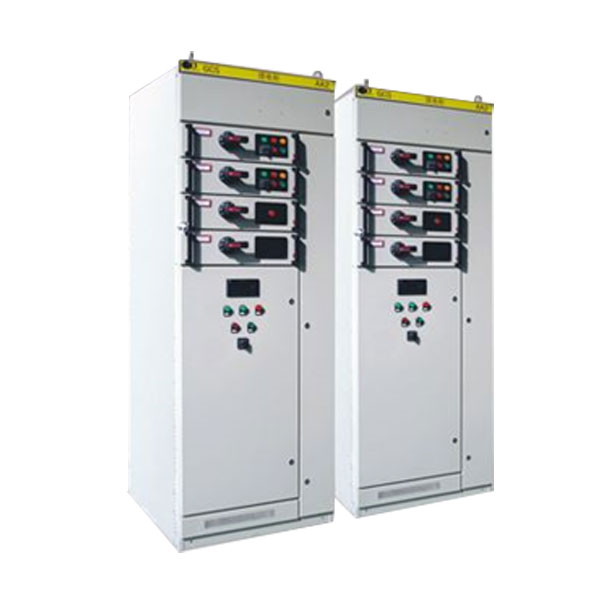

GCL低壓抽出式開關柜、GCS型低壓抽出式開關柜、GCS型低壓開關柜、GCK抽出式開關柜、GGD低壓固定式開關柜、組裝式低壓開關柜、MNSC型低壓抽出式開關柜、MS低壓抽出式開關柜、GCS型低壓抽出式開關柜、MNSQH抽出式低壓開關柜、GCS型低壓抽出式開關柜

從連接方式上分

（1）焊接式：

它的優點是加工方便、堅固可靠；缺點是誤差大、易變形、難調整、欠美觀，而且工件一般不能預鍍。另外，對焊接夾具有一定的要求：

①剛性好、不會受工件變形影響；

②外形尺寸略大于工件名義尺寸，可抵消焊后收縮影響；

③平整、簡易、方便操作，盡量減少可轉動機構，避免卡損；

④為防止焊蝕和易于檢修調整，要選擇好工件支持，支持還要加置防焊蝕墊件。

工件焊后變形現象是焊接時由于焊接處受熱分子膨脹，擠壓產生微觀位移，冷卻后不能復位而產生的應力所致。為了克服變形影響，須考慮整形工藝。整形的方法一般有：

①通過試驗預測工件變形范圍，在焊接前強迫工件向反方向變形，以期焊后達到預定尺寸；

②焊后用過正方法矯正；

③擊、壓焊接后相對收縮部分，而得到應力子衡；

④加熱焊接后相對松凸部分，達到與焊接處同樣收縮的目的；

⑤必要時對構件進行整體熱處理。

另外，焊接點選擇、焊縫走向、焊接次序、點焊定位對焊后變形現象都有一定的影響，如處理得當可減少變形，但這要視具體情況而定。

（2）緊固件連接：

它的優點是適于工件預鍍，易變化調節，易美化處理，零部件可標準化設計，并可預生產庫存，構架外形尺寸誤差小。缺點是不如焊接堅固，要求零部件的精度高，加工成本相對上升。緊固件一般都為標準件，其種類主要有常規的螺釘、螺母和鉚釘、拉鉚釘，以及預緊而可微調的卡箍螺母和預緊的拉固螺母，還有自攻螺釘?shù)取Ｒ灿袑Ｓ镁o固螺釘（如國外引進的低壓柜大多用專用緊固螺釘）。

工藝特點：以夾具定形，工裝定位，并視需要配以壓力墊圈；鉚接一般要配鉆，且預鍍件要防止鍍層被破壞；對于用精密的加工中心或?qū)Ｓ迷O(shè)備加工的構件，如各連接孔徑與緊固件直徑能保持微量間隙時，則可以不用夾具進行裝合，一次成形；對導向及定位件的緊固，應以專用量具先定位再以標準工裝檢測。
