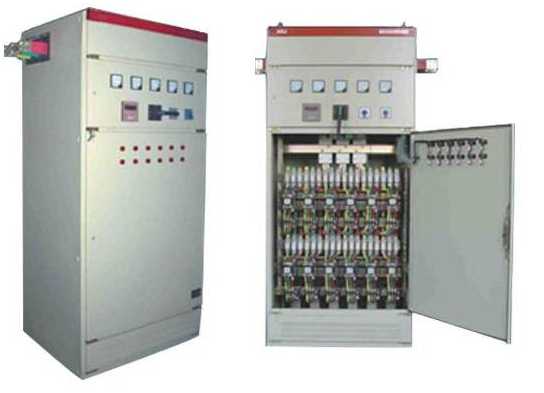

對高低壓開關柜中的斷路器的控制，就是控制其合閘和分閘。按控制地點分有就地控制和集中控制兩種。在斷路器附近用手操作斷路器的手動操作機構或采用按鈕控制(通過電磁鐵或電動機)完成合閘、分閘任務，就是就地操作。這種方式可以一節省投資、節省電纜和二次設備。集中控制是在主控制室進行的，如發電機、主變壓器、母線分段和母線聯絡斷路器等上要設備，均采用集中控制方式。這種控制方式中被控制的斷路器和主控制室之間一般有幾十米至數百米距離，所以也稱為“遠方控制”。

對斷路器的控制是通過輔助電路實現的。在主控制室的控制屏上應裝有能發出合閘、分閘命令的控制開關或按鈕，在斷路器上應有執行命令的操動機構(即合閘、分閘線圈)。控制開關和操動機構之間通過控制電纜連接起來。

完成斷路器合閘、分閘任務的電氣回路稱為控制電路?？刂齐娐钒床僮麟娫吹姆N類可以分為直流操作和交流操作兩類;按采用的接線和設備分，有強電控制和弱電控制兩類。

1.基本要求

斷路器的型號很多，操動(作)機構也多種多樣，所以它的控制電路也有許多類型。但是，它們的基本要求是相同的。

(1)能手動合閘、分閘，也能由繼電保護與自動裝置實現自動合閘、分閘。合閘、分閘操作完成后，應能自動切斷合、分閘電路，以免燒壞線圈。

(2)能指示斷路器合閘、分閘位置狀態。斷路器在合閘位置時，紅色信號燈亮;在分閘位置時，綠色信號燈亮。閃光表示其自動合閘、分閘狀態?？刂齐娐窇?yīng)有熔斷器保護。

(3)能監視控制電路和電源的完好性。

(4)具有機械或電氣的防跳閉鎖裝置。

(5)接線力求簡單、可靠。

2.幾種控制電路

(1)手動、自動控制電路。圖5-2-1是手動、自動控制斷路器合1101、分閘的電路。圖中SA為控制開關，它帶有自復機構，即斷路器操作結束，手柄會自動恢復到原來的中間位置。QF2和QE，分別表示電磁操動機構的分閘線圈和合閘線圈,KM為合閘接觸器，QF1和QF4是斷路器QF的輔助觸頭,IKAU為rl動裝置的常開觸頭，KPo是保護出口繼電器的常開觸頭。
