低壓柜的主要組成部分是什么?

低壓柜是我們常見的電氣設備之一，但開關柜里裝著什么 ,其主要組成是什么,其作用是什么,很多人不太清楚。今天將介紹低壓柜的主要組成和功能。

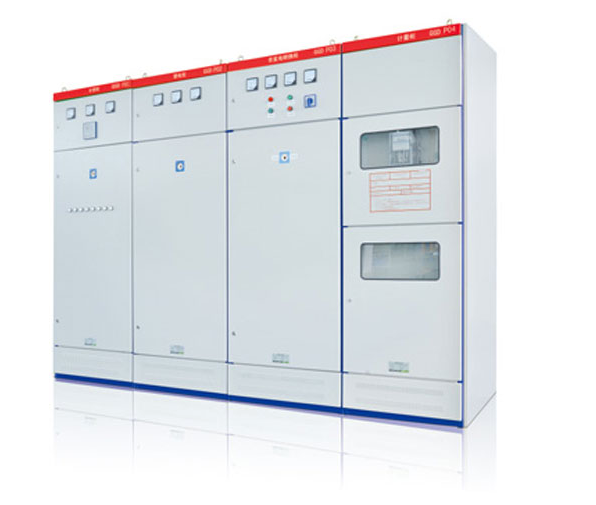

低壓柜主要由進線柜、插座柜、電容器柜、計量柜等組成。

進線機柜:也稱為電源柜,是從電網接收電力的設備(進線到母線) ,通常安裝斷路器、CT、 PT、 隔離刀等部件。插座柜:也稱為饋電柜或配電柜,是于將電力從母線分配到各線的設備,通常還設有斷路器、CT、PT、 隔離刀等部件。這種低壓柜也稱為母線聯絡柜:母線分離機柜,是從母線到母線連接兩個母線段的設備PT機柜:電壓互感器機柜通常直接安裝在母線中,以檢測母線電壓并實現保護功能。內部主要設有電壓互感器PT、隔離開關、保險絲、避雷器等。隔離機柜:吁分離兩端母線或隔離電源和電源,并為操作員提供可視端點,以方便維護和維修。隔離柜沒有分離和連接負載電流的功能,因此,在相應的斷路器關閉的情況下,不能推和拉隔離柜的手推車。在-般應用中,設置斷路器輔助觸點和分離手推車的聯動,以防止操作員誤操作。

電容器柜:也稱為補償柜,用于改善電網功率因數或作為無效補償?shù)闹饕考遣⒙?lián)連接的組電容器組、開關控制電路、保險絲等保護電器。通常與進線機柜并排安裝,并且可以與-個或多個電容器機柜并排操作。電容器柜從電網分離后,電容器組需要時間才能完成放電過程,因此不能用手直接接觸機柜內的部件,尤其是電容器組。停電后- -段時間內(取決于電容器組的容星大小,如1分鐘) ,不允許再閉路,以免因過電壓而損壞電容器。自動控制功能時,還應注意合理分配各電容器組的切換次數,以防止電容器組受損。其他組很少投射。計量柜:主要用于測量電能(千瓦小時) ,有高壓、低壓之分,一般設有隔離開關、保險絲、CT、 PT、活動儀表(現有米或數字米)、無功功率計、繼電器和負荷等其他輔助設備。

低壓柜的作用是什么?

低壓柜主要用于執行配電,將通過變壓器的電壓分配給各電力裝置,于低壓配電系統的電力、照明配電。具有分離能力強、動熱穩定性好、電氣方案靈活、組合方便、系列化、實用性強、結構新穎等特點。

1、方便電源的合理配置。

2、線路故障時,有助于控制故障范圍,迅速找到故障點,及時解決也很方便。

3、在沒有大面積停電的情況下,方便線路維護的分期部署。

4、配電柜內可以方便地放置各種保護設備。例如,防止短路的保險絲(保險絲)、防止超載的空氣開關等。
