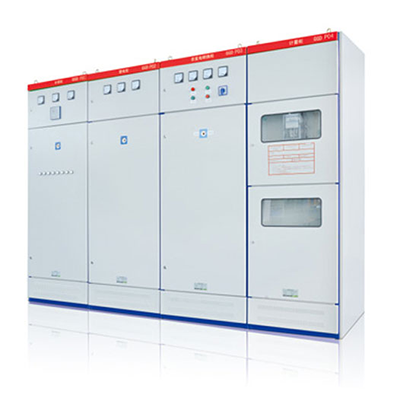

高低壓開關柜是一種電設備，外線入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等。設備使用久了難免會發生機器故障，以下內容將由高低壓開關柜廠家為您介紹當高低壓開關柜發生故障的應當如何解決。

一、在運行中突然跳閘

1、故障現象：

這種故障原因是保護動作。高壓柜上裝有過流、速斷和溫度等保護。當線路或變壓器出現故障時，保護繼電器動作使斷路器跳閘。跳閘后開關柜綠色分閘指示燈亮，高壓柜或中央信號系統有聲光報警信號，綜合保護裝置有保護動作的告警信息。

2、判斷方法：

判斷故障原因可以根據告警信息情況進行判斷。在此高壓柜中變壓器溫度保護動作和真空斷路器內部機械故障沒有報警指示，變壓器溫度保護動作需在變壓器上或后臺界面上查詢，過流速斷等保護動作在綜合保護裝置上可以明確判斷動作原因。

3、處理方法：

過流保護動作使斷路器跳閘，是因?yàn)榫€路過負荷。在送電前應當與用戶協商減少負荷防止送電后再次跳閘。速斷保護跳閘時，應當檢查母線、變壓器、線路。找到短路故障點，將故障排除后方可送電。變壓器溫度保護動作是因?yàn)樽儔浩鳒囟瘸^整定值。如果整定值正確，必需設法降低變壓器的溫度。可以通風降低環境溫度，也可以減小負荷減低變壓器溫升。如果溫度保護整定值偏小，可以將整定值調大。通過以上幾個方法使溫度降低，接點打開，斷路器才能送電。

二、儲能發生故障

1、電動不能儲能分別由電機故障、控制開關損壞、行程開關調節不當和線路其他部分開路等。表現形式有電機不轉、電機不停、儲能不到位等。

2、行程開關調節不當：

行程開關是控制電機儲能位置的限位開關。當電機儲能到位時將電機電源切斷。如果限位過高時，機構儲能已滿，電機空轉不停機。只有切斷電源控制開關才能使電機停止。限位調節過低時，電機儲能未滿提前停機。由于儲能不到位開關不能合閘。調節限位的方法是手動慢慢儲能找到正確置，并且緊固。

3、電機故障：

若果電機繞組燒毀，將有異味、冒煙、控制開關跳閘等現象發生。如果電機兩端有電壓，電機不轉。判斷為電機損壞，更換電機。

三、合閘發生故障

1、合閘故障可分為電氣故障和機械故障。合閘方式有手動和電動兩種。手動不能合閘一般是機械故障。手動可以合閘，電動不能合閘是電氣故障。高壓開關柜電動不能合閘時有保護動作、防護故障、電氣聯鎖、輔助開關故障等。

2、保護動作：

在前面已經分析過保護動作使斷路器跳閘。故障排除后綜合保護裝置復位，才能送電。另外，對于負荷開關+熔斷器柜，如果一次熔斷器燒斷，也可能使負荷開關不能合閘。

3、防護故障：

現在高壓柜內都設置了五防功能，對于中置柜，要求開關不在運行位置或試驗位置不能合閘。也就是位置開關不閉合，電動不能合閘。這種故障在合閘過程中經常遇到。此時工作位置或試驗位置燈不亮。將開關手車稍微移動使限位開關閉合即可合閘。

4、電氣聯鎖故障：

電氣聯鎖故障一般都是操作不當，不能滿足合閘要求。例如合母聯雖然進線柜是一分一合，但是分閘柜內手車被拉出，二次插頭沒有插上。如果聯鎖電路發生故障，可用萬用表檢查故障部位。

5、控制回路斷線故障：

在控制回路中控制開關損壞、線路斷線等都使合閘線圈不能得電。這時候合閘線圈沒有動作的聲音。測量線圈兩端沒有電壓。

6、合閘線圈故障：

合閘線圈燒毀故障，這時有異味、冒煙、控制開關跳閘等現象發生。合閘線圈設計為短時工作制，通電時間不能太長。合閘失敗后應當及時檢查原因，不應該多次反復合閘，由于通過電流較大多次合閘容易燒壞線圈。

四、分閘發生故障

分閘故障也可分為機械故障和電氣故障。電氣故障主要有控制回路開路、線圈故障、輔助開關故障等。

1、故障現象：

分閘線圈燒壞時有冒煙、異味、控制開關跳閘等明顯現象發生?？刂苹芈烽_路故障是指轉換開關及其它部分?jǐn)嗑€，這時跳閘線圈不能得電。

2、在檢查線圈故障時可用萬用表測量線圈兩端電阻。

五、PT柜電壓發生故障

1、PT柜電壓故障，主要原因可能為PT柜電壓二次回路微型斷路器跳閘，PT柜電壓一次回路熔斷器熔斷，PT柜二次消諧裝置報警，PT柜電壓缺相，PT柜電壓互感器燒毀。

2、PT柜電壓電壓二次回路微型斷路器跳閘，表現為整個電壓回路電壓消失，但一次帶電顯示器仍然亮起。微型斷路器為保護電壓二次回路，電壓回路不能短路，如出現短路情況微型斷路器跳閘保護電壓互感器及二次回路，其次當整個系統送入高壓時，PT柜電壓二次回路微型斷路器經常跳閘，重新合上微型斷路器后又能正常運行，這是由于變壓器，勵磁變等與器件產生沖擊電流，而PT柜電壓互感器容量很小，微型斷路器為保護電壓二次回路，所選額定電流通常較小，這是整個系統對電壓二次回路的影響。

3、PT柜二次消諧裝置報警，由于在整個系統中電壓互感器為為薄弱的環節，電網質量對其影響大，當系統電壓出現諧振干擾時，二次消諧裝置工作控制部分諧振干擾，并報警。當諧振干擾超過二次消諧裝置額定上，PT柜電壓一次回路熔斷器就會熔斷，對電壓互感器進行保護，更有可能諧振干擾相當嚴重的情況下，有可能出現PT柜電壓互感器燒毀的情況，這些都是電網諧振對PT柜的影響。

4、PT柜電壓互感器消諧裝置分為一次消諧和二次消諧，通常建議一次消諧和二次消諧不要同時安裝。在中性點接地系統中建議采用二次消諧。
