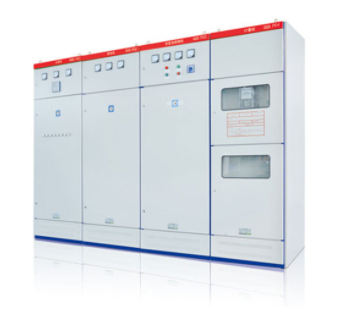

高低壓開關柜的柜體材料及功能單元有哪些？高低壓開關柜廠家為您講解：

高低壓開關柜應考慮GB3906-1991《3-35kV溝通金屬封閉開關設備》標準的有關規定。由柜門和阻隔開關二絕大多數構成，具備空架收支線、電纜線收支線、母線槽聯絡等效果。柜門由罩殼、電氣元器件(包含絕緣層件)、各種各樣組織、二次接線端子及聯線等構成。

一、高低壓開關柜——柜門的原材料:

1、冷扎厚鋼板或角鐵(用以電焊焊接柜);

2、敷鋁鋅厚鋼板或鍍鋅板(用以組裝柜).

3、不銹鋼板材(不導帶磁).

4、鋁合金板((不導帶磁).

二、高低壓開關柜——柜門的效果模塊：

1、母線槽室

母線槽室布局在開關柜的反面上端，作安裝布局三相髙壓溝通溝通母線槽及根據環路母線槽完成與靜斷路器聯接的用處。一切母線槽用絕緣管塑封。在母線槽開關柜擋板松動時，用母線槽防水套管固定不動。假如出現內部常見故障電孤，能限定安全事故涌向鄰柜，并能確保母線槽的沖擊韌性。

2、手車阻隔開關室

在阻隔開關房間內安裝了特殊的滑軌，供阻隔開關手車以內滑跑與工作中。手車能在工作中部位、實驗部位中間移動。靜斷路器的擋板（懸板）安裝手中車室的后內壁。手車從實驗部位移動到工作中部位全過程中，擋板全自動開啟，反向移動手車則完全復合型，從而確保了實際操作工作人員不碰觸帶電體。

3、電纜線室

電纜線房間內可安裝電壓互感器、接地裝置電源開關、高壓避雷器過壓保護裝置及其電纜線等附設機器設備，并在其底端裝備裂開的鉆膠鋁合金板，以確保當場工程施工的便捷。
